Passar till alla Vikingbrännare från BioNordic där fläkthastigheten justeras i PLC:n.
Inga ändringar behöver göras om ni har mjukvaruversion från P-Teknik i PLC:n (Crouzet),
detta gäller även mjukvaruversion R10 från BioNordic.
Men det betyder inte att ni behöver uppgradera mjukvaran i PLC:n vid fläktbyte, utan ni behöver bara
göra några ändringar i PLC:n, som står i instruktionen som medföljer ordern.
Torin DSG 75-40, 12-28VDC, 20W
Det är en uppgraderad hårdvara i fläkten.
Om ni byter från en äldre fläkt till denna kan man behöva justera fläkthastigheten i PLC.
Har man ett fläktvärde på tex 14 kanske det behöver justeras till 17, alltså sänka hastigheten.
Hastigheten vid "Tändning" behöver ändras till ca 29.
Obs!, denna passar ej Viking Bio eller Baxi Eurofire med Millenium II plc, även att det är samma produktnr.
Om det sitter kretskort Bionordic Rev 3.0
Behöver man klippa bort en zenerdiod och en kondensator
vid fläktbyte.
Dessa komponenter sitter under fläktkontakten.
Kretskortet behöver alltså monteras bort för att fixa detta.
Om man inte gör detta, så går inte fläkten.
Alternativet är att byta ut kretskortet.
Kretskort för 24V fläkt.
Kretskort till 24V fläkt, passar till alla Vikingbrännare med rund trafo på kretskortet.
2st säkringar sitter monterade på detta kort, så att
både Fas och Neutralledare är avsäkrad.
Bättre komponenter till högvoltsdelen
(bla styrningen till tändelementet).
På detta kortet sitter det felsökningsdioder.
Detta kretskort ersätter: Rev: 3.0, 3.1 och 4.1,
(Alla kretskort med 24V fläkt).
Molexkontakt + alternativ anslutning,när
kontakten är bortklippt på fläkten, se bild.
Om transformatorn är rund på ert gamla kort, så passar detta kretskort.
Kort historia om PLC.n, styrenheten till Vikingbrännarna.
Pelletsteknik började med att konstruera i PLC programmet redan i början av 2006.
Det började med en väntetid när eldvakten ser eld innan den går vidare till "Uppstart".
Alla brännare som är sålda genom PelletsTeknik sedan 2006 har sålts med detta programmet.
Mjukvaran till brännaren har hela tiden jobbats med och förbättrats och både lagt till och tagit bort olika funktioner,
med andra ord hela tiden varit under utveckling.
Nu tycks det vara färdigutvecklat i och med den nya programvaran "Modulerande drift (PID)",
men man vet aldrig.
Millenium II PLC:n är begränsad i minnesstorleken.
2008 införskaffades en CD20 Millenium 3 Crouzet PLC.
Programmet till den har också varit under utveckling sedan dess.
Det är en väldigt bra PLC.
Tilläggas kan att programmet från PelletsTeknik alltid har varit skrivskyddat,
därför är det bara hos PelletsTeknik det finns att köpa.
Version, M5

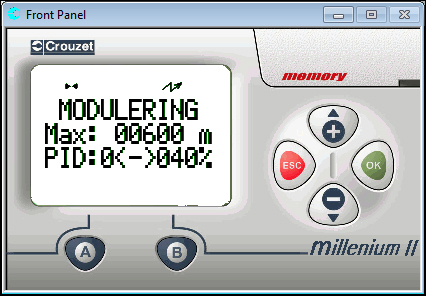

Modulerande effektreglering (PID)
Brännarens effekt anpassas till värmesystemets aktuella energibehov med effektmodulering. Brännaren går kontinuerligt, men alltid med rätt effekt för tillfället och onödiga start och stopp undviks. Ekonomiskt är modulerande effektreglering bättre eftersom start- och stopp försämrar verkningsgraden.
Om man använder modulering hela året förutom sommarmånaderna, jobbar brännaren effektivt och med rätt effekt. Den totala verkningsgraden blir bättre.
Effekten regleras automatiskt mellan 0-60% av inställd effekt .
Detta sparar tändelementet.
Och rätt inställd, minskar pelletsförbrukningen.
Skriv av dina värden i menyerna:
On-tiden, ex 3 sek
Off-tiden, ex 13 sek
Fläkt, ex 12
Startdos, ex 20 sek
För in dessa värden i nya programmet via menyerna,
därefter är det bara att starta brännaren.
Då går den som innan uppgraderingen.

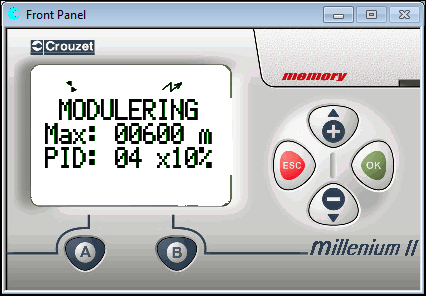

Vill man använda moduleringen, välj antal minuter och hur många procent effekten ska minskas
med, därefter sköts detta automatiskt av styrenheten.
Manual till Plc Viking B16/30 GL Modulerande (PID)
Version 10.7
Skicka in er PLC för uppgradering.
Den skickas tillbaka samma dag vi får den.
Skicka den med Brev Skicka Lätt, klicka här via posten eller annat sätt för att den ska bli spårbar.
Välj att betala via Postförskott som betalsätt för att den ska skickas som spårbart brev från PelletsTeknik.
Obs! Plc:n på bilden ingår inte.
Manual till Plc Viking B16/30 GL UH-eld
Skruv ingår. Standardelementet är 80 mm. Det ska inte vara någon extra isolering på kablarna. |
|||
Byte av tändelement |
|||
![]() |
Börja med att göra brännaren strömlös genom att dra ur spänningskabeln. |
||
Vik upp kåpan |
|||
![]() |
Vik upp kåpan på brännaren och lossa kablarna till elementet, |
||
Lossa kablarna |
|||
![]() |
En kabel är vit och den andra är vit/svartrandig. |
||
Lossa skruvarna |
|||
![]() |
Skruva loss dom 2 skruvarna (M5x8) under Dra elementet med hållare framåt ur brännarhuset. |
|
|
Montering |
|||
![]() |
Sätt i det nya elementet och koppla in kablarna. |
![]() |
|
© PelletsTeknik Kalmar www.pelletsteknik.se |
Varmluftselement
Viking 9990, B16, B16/30 GL som är ombyggd passar detta till.
Lossa skruvarna till fläkten (torx 25), där sitter detta element monterat,
finns det inget element i fläkthuset, så är det artnr. 1602 istället.
Om mjukvaran i PLC börjar på "G", t ex. G5.12 är ett annat kännetecken.
